软磁合金1J50带
软磁合金1J50
1J50 是一种 铁镍基软磁合金，镍含量约为 50%，具有优异的软磁性能，适用于高灵敏度电磁元件。以下是其关键特性及应用介绍：

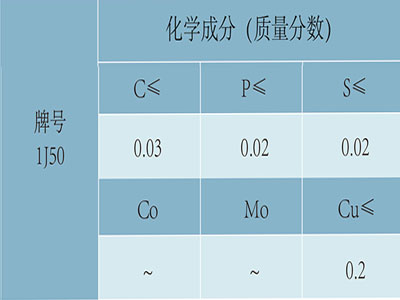

1. 基本成分
主要成分：
镍（Ni）：约 49%~50%
铁（Fe）：余量
少量添加元素：如硅（Si）、锰（Mn）等，用于优化磁性能。
特点：
高磁导率（μ）、低矫顽力（Hc）、低磁滞损耗。
相比 1J46，1J50 的初始磁导率更高，但成本也略高。
2. 主要磁性能
参数 | 典型值（退火态） |
初始磁导率 μi | ≥25,000（H/m） |
最大磁导率 μm | ≥100,000（H/m） |
矫顽力 Hc | ≤4 A/m |
饱和磁感应强度 Bs | ~1.5 T |
居里温度 Tc | ~500°C |
（注：具体数值可能因热处理和加工方式略有变化。）
3. 典型应用
高精度电磁元件：
精密电流互感器、高灵敏度传感器。
磁屏蔽材料（用于电子设备抗干扰）。
通信与电子设备：
高频变压器、脉冲变压器、电感磁芯。
磁放大器、磁调制器等。
特殊用途：
航空航天、医疗设备（如 MRI 辅助元件）。
4. 加工与热处理
冷加工性能：
可轧制成薄带或拉拔成丝材（如 1J50 丝），但加工后需退火以恢复磁性能。
热处理工艺：
退火温度：1000~1150°C（氢气或真空环境）。
冷却方式：缓慢冷却（避免快冷导致应力残留）。
5. 与同类合金对比
特性 | 1J50 | 1J46 | 1J79（坡莫合金） |
镍含量 | ~50% | ~46% | ~79% |
初始磁导率 μi | 较高 | 中等 | 极高 |
矫顽力 Hc | 极低 | 低 | 极低 |
成本 | 较高 | 较低 | 最高 |
适用场景：
1J50：平衡性能与成本，适合高精度中端应用。
1J79：极端高磁导率需求（如精密仪器），但价格昂贵。
6. 注意事项
应力敏感：机械加工（如冲压、弯曲）会降低磁性能，需退火恢复。
防腐蚀：长期暴露需防氧化（可镀层或密封保护）。
频率影响：高频下涡流损耗增加，需考虑叠片或纳米晶替代方案。
如需具体参数（如 B-H 曲线），可参考 GB/T15001-2008 或供应商数据手册。
